Opis proizvoda

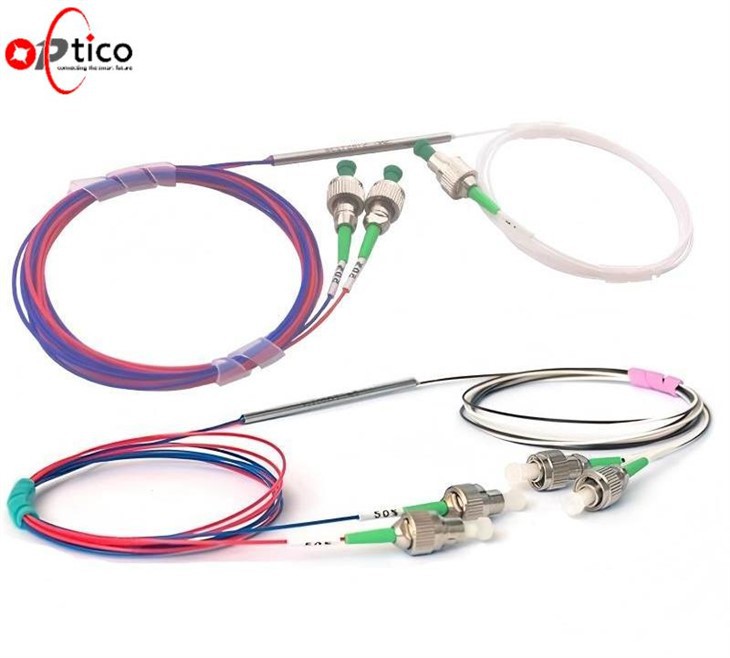

Optico nudi vrhunsku seriju spojnica za održavanje polarizacije (PM) 1x2 koji pokrivaju cijeli spektar (460–2000 nm), dizajniranih za podjelu unosa s jednim vlaknima na dvije izlazne staze. Ove spojnice koriste panda vlakna za postizanje visokih omjera izumiranja za svjetlost koja ulazi u sporu osovinu vlakana. Polarizacijske spojeve za bikonski konus (FBT) koji se održavaju polarizaciji projektirani su za visoko precizne sustave za prijenos optičkih signala, omogućujući učinkovitu raspodjelu snage uz očuvanje polarizacijskog stanja optičkog signala. Ova linija proizvoda široko se koristi u zahtjevnim aplikacijama kao što su optička senzija, optički komunikacijski sustavi, interferometrija, kvantna komunikacija i znanstvena istraživanja, gdje su izuzetno zadržavanje i stabilnost polarizacije kritični.
PM480/PM 530 1 x2 FBT spojnice su optimizirani za uobičajene medicinske i slikovne valne duljine, uključujući 473 nm, 488 nm, 520 nm i 532 nm.
Za spojnice koje djeluju u rasponu od 560–2000 nm, aplikacije za kombiniranu gredu uglavnom se ne preporučuju. Neiskorištene luke interno se prekidaju u kućištu spojnica kako bi se smanjile refleksije leđa.

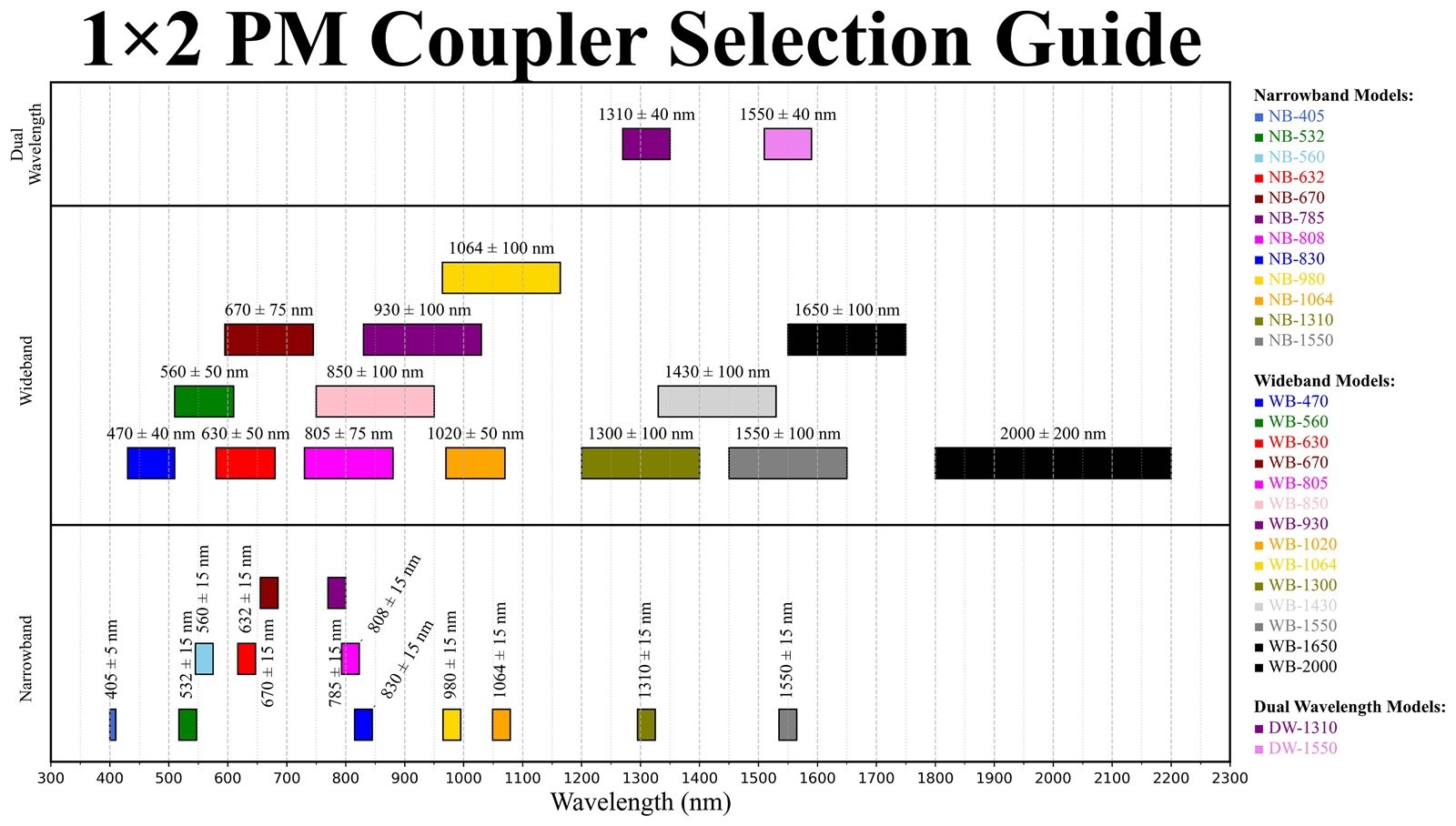

U Vodiču za odabir spojnica.
Neuspoređena fleksibilnost u cijelom spektru.
Od ultraljubičastog do infracrvenog, Opticov FBT spoj od 1 × 2 pb podržava izuzetno širok raspon valnih duljina - koji se proteže od 405 nm do 2000 nm. Bez obzira na to je li vaša primjena potrebna preciznost (± 15 nm) ili širokopojasna (± 40 ~ 100 nm) pokrivenost, naši PM FBT spojnice nude opsežan izbor kako bi zadovoljili potrebe kvantne optike, vlaknaste interferometrije, biomedicinskih sustava i telekomunikacijskih aplikacija.
Specifikacije proizvoda
|
Parametar |
Specifikacija |
|||||
|
Operativna valna duljina |
480 ± 15nm |
780 ± 15nm |
980 ± 15nm |
1064 ± 65nm |
1950 ± 100nm |
|
|
Gubitak umetanja |
50:50 |
4.1 /4.1 |
3.9 /3.9 |
3.6 /3.6 |
4.1 /4.1 |
3.4/3.4 |
|
25:75 |
2.2/7.2 |
2.0/7.0 |
1.7/6.7 |
2.0/7.5 |
1.6/6.5 |
|
|
90:10 |
1.3/11.5 |
1.1/11.1 |
0.9/10.9 |
1.0/11.9 |
0.8/10.8 |
|
|
99:1 |
0.9/24.8 |
0.7/24.6 |
0.5/24.4 |
0.6/27.5 |
0.4/23.3 |
|
|
Omjer izumiranja |
50:50 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/20.0 |
|
25:75 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/18.0 |
|
|
90:10 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/17.0 |
|
|
99:1 |
16.0/16.0 |
16.0/16.0 |
20.0/16.0 |
18.0/18.0 |
20.0/11.0 |
|
|
Povratni gubitak (DB) |
Min |
60 |
||||
|
Višak gubitka (DB) |
Maksimum |
0.7 |
0.5 |
0.3 |
0.5 |
0.5 |
|
PDL |
<0.1 dB |
|||||
|
Radna temperatura |
-40 stupanj do +85 stupnja |
|||||
|
Vlaknasta |
Koherentan PM |
|||||
|
Omjer spajanja |
1% do 50% (prilagodljivo) |
|||||
|
Konfiguracija |
1x2, 2x2 dostupan |
|||||
|
Dužina pigtail |
Prilagodljiv |
|||||
|
Jakna materijal |
900 μm/2,0 mm/3,0 mm PVC ili čelična cijev |
|||||
| Za više valne duljineOEM/ODM, PLEASE se odnose na priložene specifikacije | ||||||
Značajke proizvoda
- Visoki omjer izumiranja: Učinkovito održava polarizacijsko stanje svjetlosti, osiguravajući stabilnost u primjenama osjetljivim na polarizaciju.
- Nizak gubitak umetanja: Upotrebljava preciznu tehnologiju suženja za postizanje izvrsnih optičkih performansi.
- Izvrsna stabilnost: Održava pouzdane performanse pod različitim temperaturama i mehaničkim stresom, što ga čini prikladnim za različita okruženja.
- Kompaktna struktura: Mali faktor oblika omogućuje jednostavnu integraciju i instalaciju.
- Dostupni višestruki omjeri spajanja: Ponuđena u konfiguracijama 1 × 2 i 2 × 2, s prilagodljivim omjerima spajanja od 1% do 50%.
Prilagodljive opcije
- Operativna valna duljina: Prilagodljivo od 650 nm do 2000 nm
- Omjer spajanja i broj kanala: Opcije kao što su 1 × 3, 1 × 4, itd.
- Vrsta vlakana: PM Panda, PM Panda + SM, itd.
- Duljina pigtail -a i materijal jakne: Dostupno u 900 µM, 2,0 mm ili 3,0 mm PVC jakne ili čelične cijevi.
Primjena proizvoda
- Veliki optički komunikacijski sustavi
- Optička interferometrija vlakana i senzorski sustavi
- Kontrola polarizacije u laserskim sustavima
- Kvantna optika i precizno mjerenje
- Integrirano testiranje uređaja za održavanje polarizacije
Popularni tagovi: Polarizacija održavanje 1x2 FBT spojnica, Kina, proizvođači, dobavljači, tvornica, veleprodaja, prilagođena
Gubitak: Smanjenje optičke snage s ulaza na izlaz spojnice. Za uređaje za održavanje polarizacije (PM) ovo se mjerenje izvodi u specifičnim uvjetima-tipično s blokiranim brzim osi. To znači da se gubitak umetanja mjeri isključivo za svjetlost koja se prenosi kroz sporu osi, dok se brza os potiskuje.
Njegova formula izračuna:
Omjer izumiranja (ER):Omjer izlazne snage između sporog osi i brze osi, što ukazuje na sposobnost uređaja da održava polarizaciju duž jedne osi.
Njegova formula izračuna:
PSpora os:Optička snaga usklađena s sporom osi na izlazu.
PBrza os:Propuštanje optičke snage duž brze osi na izlazu.
Način ispitivanja:
Upotrijebite polarizirani izvor svjetlosti i pokrenite svjetlo po sporoj osi.
Upotrijebite separator polarizacije (npr. Polarizirajući razdjelnik snopa, PBS) za razdvajanje sporog i brze osi na izlazu.
Izmjerite izlaznu snagu na sporim i brzim osi.
PDL (gubitak ovisan o polarizaciji):Varijacija gubitka umetanja uređaja kada se polarizacijsko stanje ulaznog svjetla mijenja.
Njegova formula izračuna:
Pmaksimum: Maksimalna izlazna snaga izmjerena u različitim stanjama polarizacije.
Pmin: Minimalna izlazna snaga izmjerena u različitim stanjama polarizacije.
Način ispitivanja:
Ulazni signalni svjetlo pomoću izvora svjetlosti s podesivim stanjem polarizacije.
Zakrenite stanje polarizacije kako biste promatrali maksimalne i minimalne vrijednosti gubitka umetanja.
Izračunajte PDL na temelju maksimalnih i minimalnih vrijednosti.
Povratni gubitak:Povratni gubitak (RL) odnosi se na omjer snage svjetlosne snage koja se odražava natrag s ulaznog kraja uređaja i ulazne snage (izraženo u decibelima DB), što odražava sposobnost uređaja da suzbija reflektiranu svjetlost.
Njegova formula izračuna:
Ppovratak : Optička snaga odražavala se natrag na ulazni terminal.
Pulazni: Ulazna optička snaga.
Način ispitivanja:Upotrijebite OTDR ili namjenski ispitivač refleksije za mjerenje reflektirane optičke snage na ulaznom kraju uređaja i izračunajte povratni gubitak (RL).
Prekomjerni gubitak (EL):Prekomjerni gubitak odnosi se na razliku između ulazne snage i ukupne izlazne snage uređaja-IE, dodatni gubitak snage izvan predviđenog omjera spajanja. Izravno utječe na ukupni gubitak umetanja (IL) uređaja i utječe na proračun signala signala sustava.
Izvrsna kontrola procesa može učinkovito smanjiti višak gubitka, poboljšavajući na taj način ukupne performanse uređaja.
Njegova formula izračuna:
Pu:Ulazna optička snaga
P1 I P2: Izlazni optički rad izmjeren na dva izlazna priključka (kao što su Port1 i Port2
